小型水库安全监测智能终端MGTR-W-MCU(标配版)

  • /static/upload/image/20220722/1658455375232157.png

产品介绍

MGTR-W-MCU小型水库安全监测智能终端(标配版)是一款采用高性能处理器、Linux操作系统的大坝安全数据监测系统。此监测系统具有抗干扰能力强、可靠性好,智能集成化程度高、测量精度高,安装、运行、维护方便等特点。具备远程监控功能,支持RS485串口设备数据采集,支持4 ~ 20模拟信号采集、开关量信号采集、继电器控制输出;具有数据记录,存储和显示本地数据功能及超标预警、主动上报、远端传输等功能。为主管部门提供监测对象的安全监测与预警服务,掌握监测对象的健康状态。为监测对象的日常养护、管理和突发事件应急处置发挥重大作用。

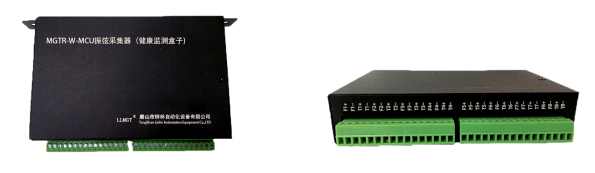

此监测终端内部集成振弦采集器(见下图)进行数据采集,主要适用于单线圈振弦式仪器(传感器)输出的频率信号及温度采集,如振弦式渗压计、振弦式测缝计、振弦式应变计、振弦式钢筋计等仪器或传感器。可满足同时测量孔隙水压力、流量、温度等参数,支持定制参数组合。



 振弦采集器




产品功能特点




数据采集模式

触发式采集:即由配套命令触发,采集器立即启动对传感器的数据采集。

间歇式采集:即指定采集测量周期的间隔,采集器根据这些时间参数自动进行周期性巡测。



►多种数据交互方式

支持多种通讯方式:4G无线、100MB网口、内嵌485接口、蓝牙;

远程通讯:采用4G无线或100MB网口的方式与远端中心进行数据交互;

本地通讯:与本地配套上位机通过485接口实现数据交互;

参数配置:通过485及蓝牙接口实现本地参数配置,同时支持无线远端的方式进行配置。



►多种运行模式

系统可灵活设置多种运行方式:自报方式、召测方式、单机存储方式或多种方式的组合:

自报方式:根据配置的上报时间与平台进行数据交互

召测方式:中心平台随时可以进行实时数据和历史数据查询操作

单机存储方式:采集器模式,没有与中心数据交互的操作。根据配置的存储时间自动对数据进行本地存储,随时可以进行本地历史数据查询及本地上位机数据交互。


►掉线补录机制

针对中心平台当机或网络异常等情况造成数据上传失败的现象,通过内置的补录机制在网络通讯恢复正常时自动补发未发送成功的数据,保证了平台数据的完整性和现场数据的上传率。



►自由扩展采集模块

采集通道可自由扩展,通过配套不同数量的采集模块,实现8路、16路、24路、32路等不同通道数量的可选性。



►历史数据本地化存储

        内置掉电保持的大容量存储器,每次测量的监测数据将自动根据测量方式存储至指定位置;对存储的实时数据或历史数据,中心站可以在任何时间读出,而且本地操作时不需要借助任何专用软件就可以查看相关数据,同时内置的“存储器使用情况报告”功能还可以方便用户了解和维护存储器。



►平台数据对接

• 支持多中心数据传输;

• 支持多种项目官方平台对接协议;

• 针对客户平台协议可以进行定制开发;



►远程升级

在线远程升级硬件固件,时刻保持与项目需求的一致性,省去了由于项目需求变更后去现场的维护成本。



►多种供电方式

• 支持市电、太阳能供电方式



►安全防护性设计

•  完善的防雷防静电及瞬变脉冲阻断设计,高压脉冲由阻断电路先行阻止,再由吸收电路安全吸收,确保模块运行安全。

•  设置有传感器的主动安全保护功能,在测量闲置时自动将传感器进线短路并接至系统地线上,确保传感器安全,无需另配避雷器。无需担心感应雷电损坏MCU,人体ESD也不会导致系统元件失效或寿命的缩减。即便如此,采集模块还采用了金属外壳的设计,可有效防护电磁干扰。

►完备的系统配置

机箱内集成采集、管理、传输及电源等系统配置,接上传感器就可以工作,可以满足大多数应用场合的需求。内置后备锂电池及充电管理、电池电压报告功能使你不用附加任何部件,只要接上交流电或太阳能电池板就可以工作,限流恒压充电功能自动工作,内部电池充满后自动停止充电,实时电压测量功能便于了解电源当前的状态,提前安排维护或更换。





应用领域




♦ 水库及大坝安全监测
       ♦ 各类建筑物、构筑物安全监测
       ♦ 隧道、轨道交通监测
       ♦ 铁塔结构监测
       ♦ 桥梁变型监测
       ♦ 其它水工及土木工程结构安全监测
